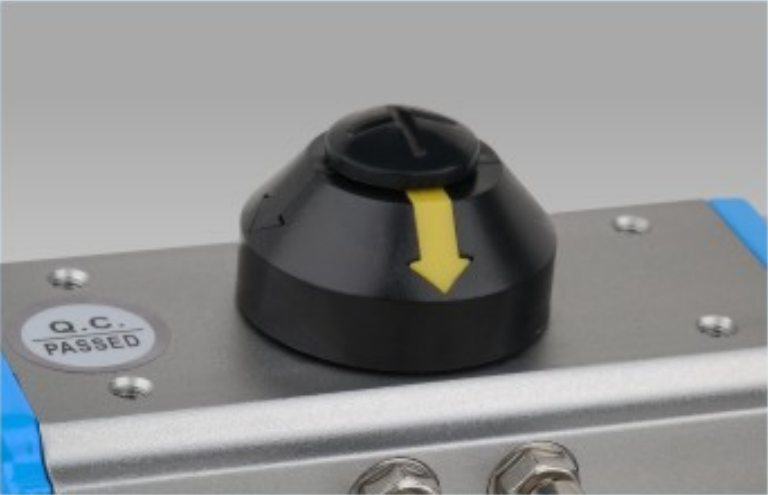

多功能的NAMUR接口

• 不带多功能指示器的附带安装

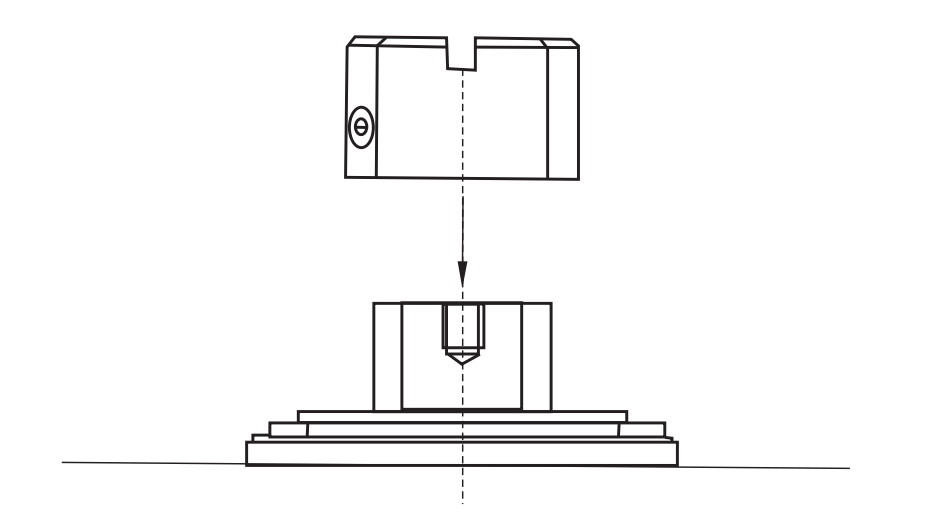

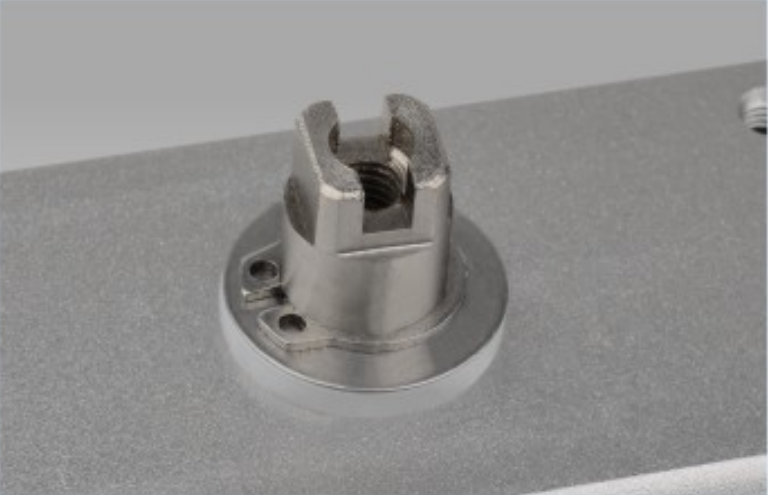

  根据要求，第四代执行机构可提供带有NUMAR标准槽
  的不锈钢帽来替代标准指示器科实现以下功能：

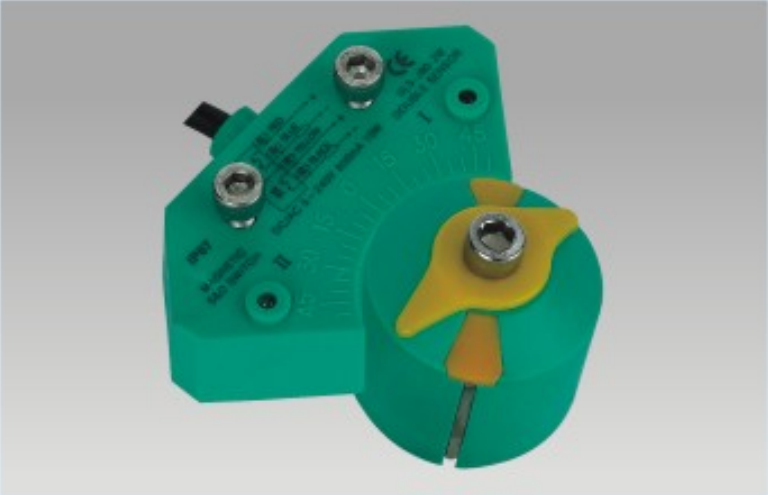

  1.附件安装如：限位开关盒和定位器
  2.通过NUMAR标准槽对执行机构的位置进行指示
  3.可在高温环境下操作
  4.在紧急情况下科手动操作执行机构


• 不带多功能指示器的附带安装

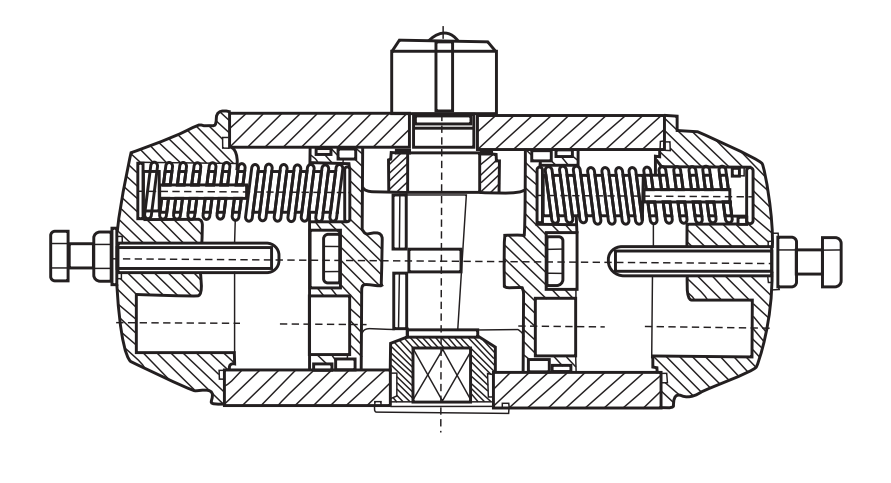

  第四代标准执行机构提供了0°和90°两个方向上±4°的可
  调范围。当需要一个小于90°行程时如：1°、5° 10°、
  25°、50°、80°时，可以根据用户要求，在执行机构两个
  端盖部提供能在0°和90°之间可调和限位的两个特殊的螺
  栓。在所有第四代执行机构上都可进 行全行程的调节。

• 不带多功能指示器的附带安装

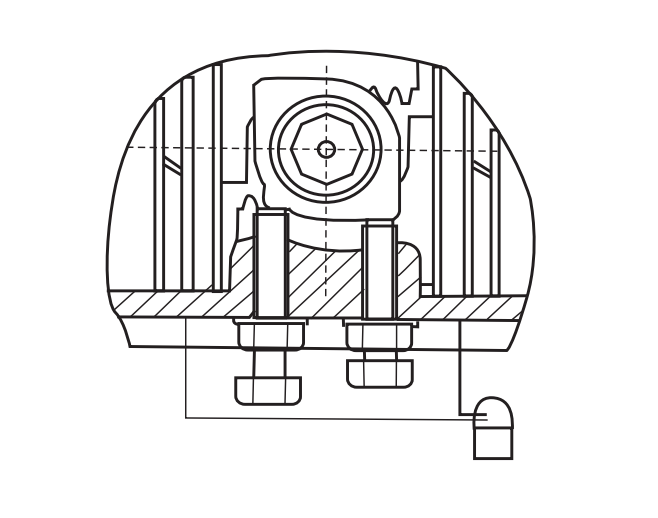

  当需要在执行机构的全开位置（90° )或在全关位置（0°)
  锁定时，第四代执行机构提供了经济实用的方法。在执行
  机构上所提供的特殊螺栓和锁定装置使执行机构在每一位
  置上永久锁定，利用挂锁来避免不必要的操作。

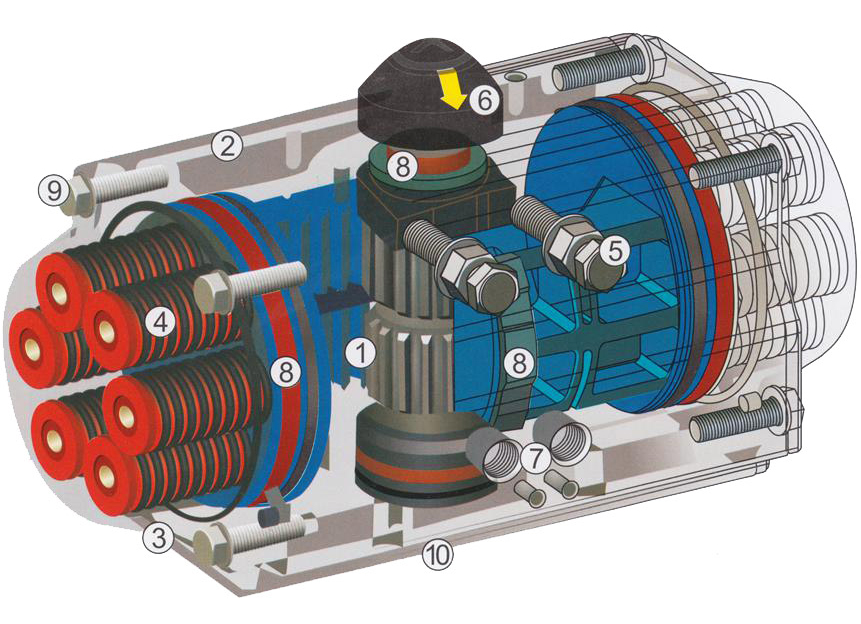

双作用的操作原理（标准转向）俯视：

标准旋转方向是顺时针为关，逆时针为开。
标有DL,SL的反装执行机构其旋转方向是逆时针为关，逆时针为开。

•

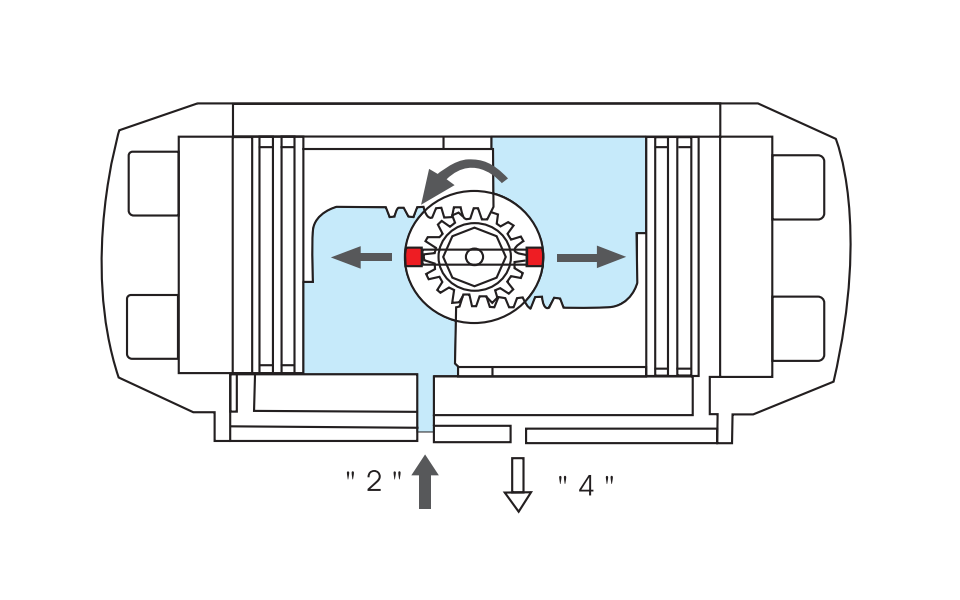

  1、当气源压力从气口（2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过口（4)排出，同时使两活塞齿条同步带动输出轴（齿轮）逆时针方向旋转。
•

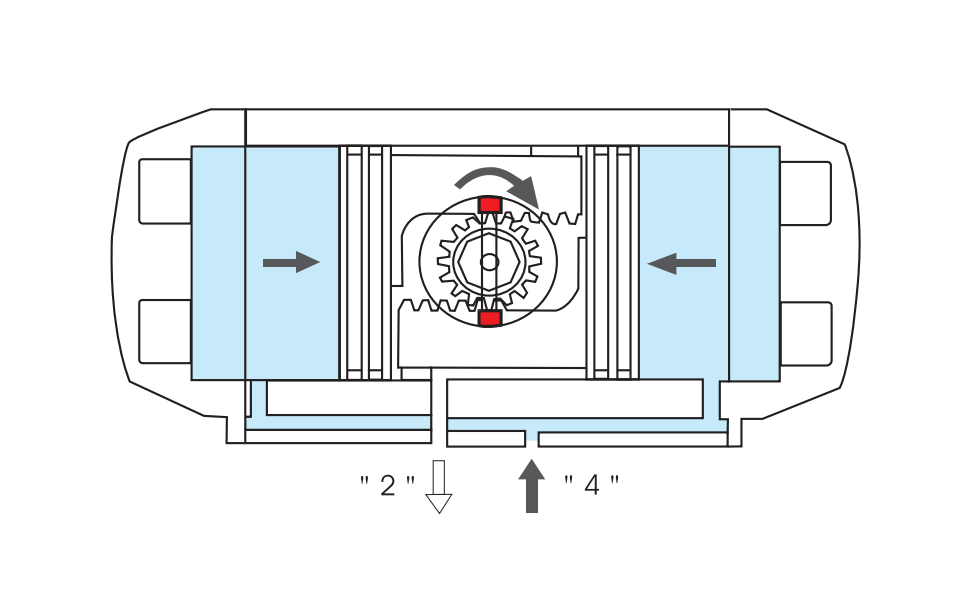

  2、从气口（4)进入气缸两端气腔时，使两活塞 向气缸中间方向移动，中间气腔的空气通过气口（2)排出，同时使两活塞齿条同步带动输 出轴（齿轮）顺时针方向旋转。

单作用的操作原理（标准转向）俯视：

•

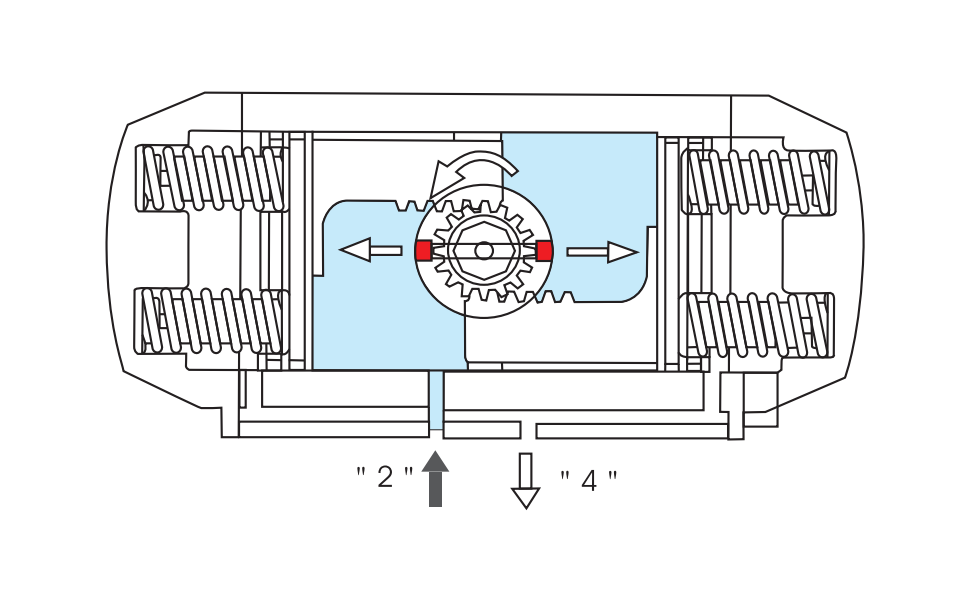

  3、当气源压力从气（2 )进入气缸两活塞之间中 腔时，使两活塞分离向气缸两端方向移动迫 使两端的弹簧压缩，两端气腔的空气通过气 口（4)排出，同时使丙活塞齿条同步带动输 出轴（齿轮）逆时针方向旋转。
•

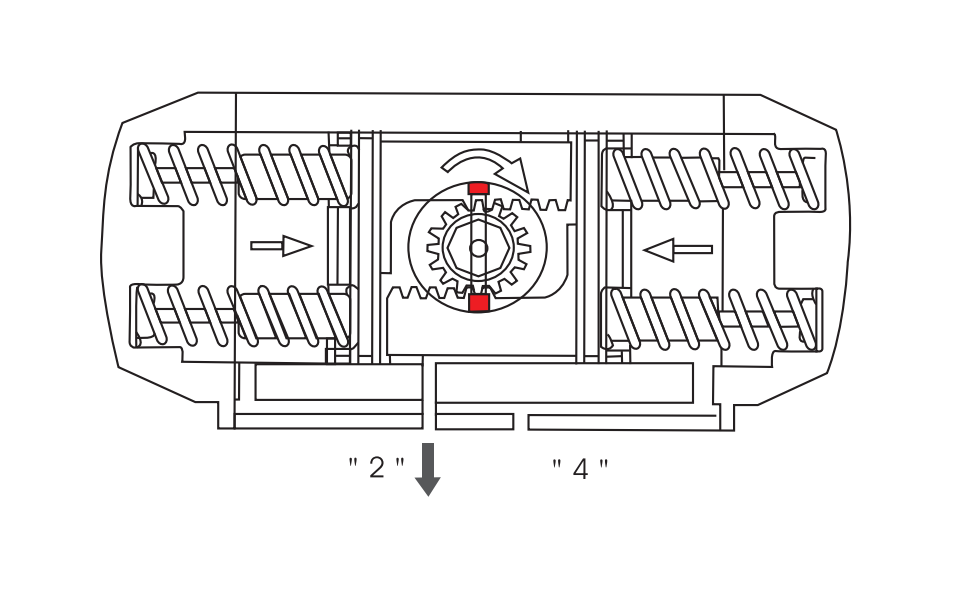

  4、气缸的两活塞在弹簧的弹力下向中间方向移动， 中间气腔的空气从气口（ 2 )排出，同时使两活 塞齿条同步带动输出（齿轮）顺时针方向旋转。

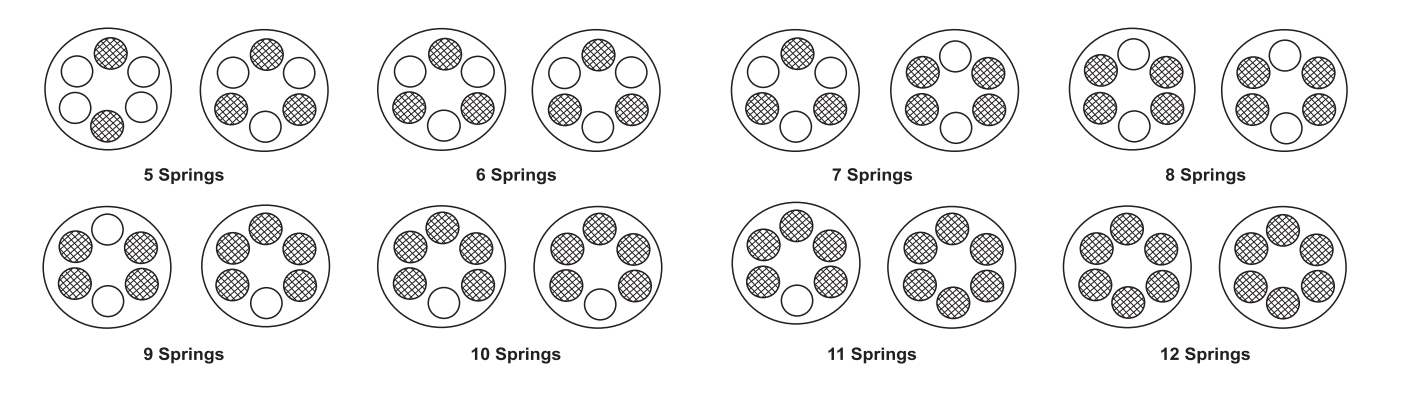

执行器的选型及弹簧安装

执行器使用

1.选用气动执行器时，在已确定阀门的扭矩上再增加安全值。
2.水蒸气或非润滑的液体介质增加25％安全值。
3.非润滑的浆料液介质增加25％安全值。
4.非润滑的干气介质增加40％安全值。
5.非润滑油的用气体输送的颗粒介质增加60％安全值。
6.对于清洁，低摩擦的润滑介质增加20％安全值（上述
安全值为本公司理论推荐，公供参考）

双作用式执行器选用实例

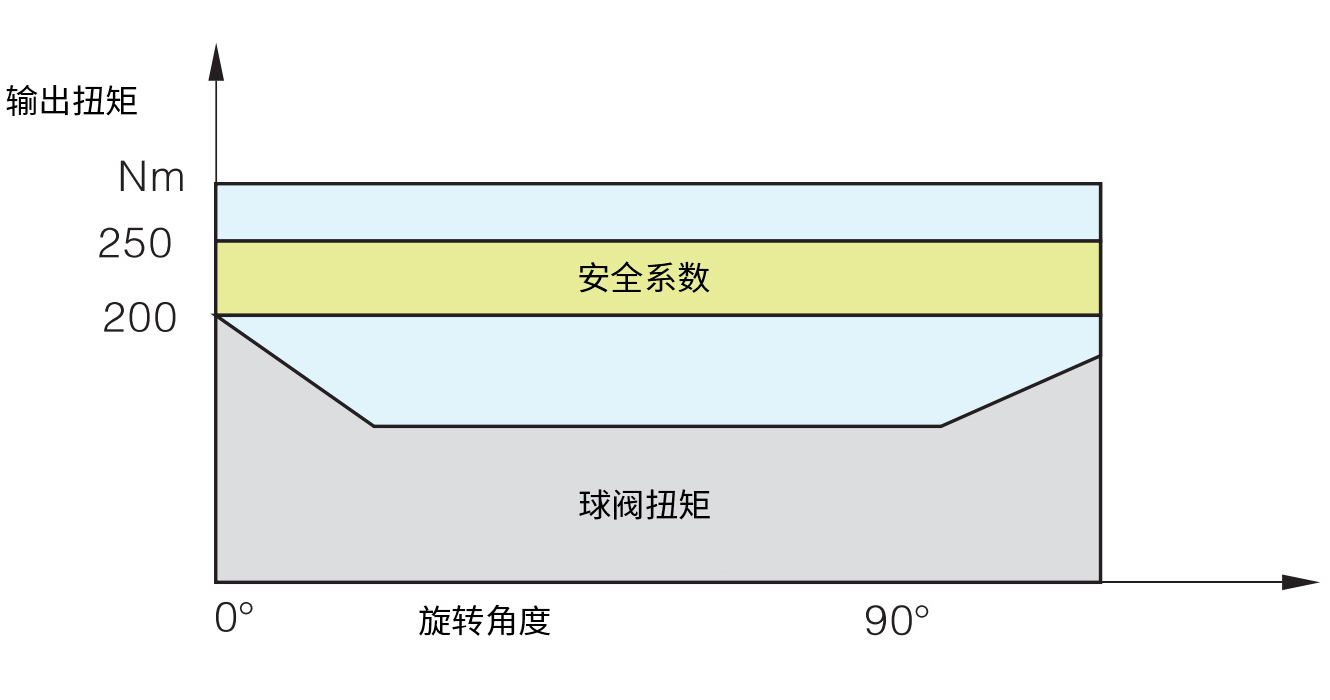

当控制一个需要扭矩200Nm的球，气源压力只有5bar，介质
为非润滑的水蒸气，考虑到安全因素，增加25%安全值等于
250Nm，按双作用输出扭矩表查气源压力bar，然后沿该列
垂直查找等于或相近的扭矩数，选277Nm，再沿该行向左查
找其型号，选择ACT125D型。

单作用式执行器选用示例

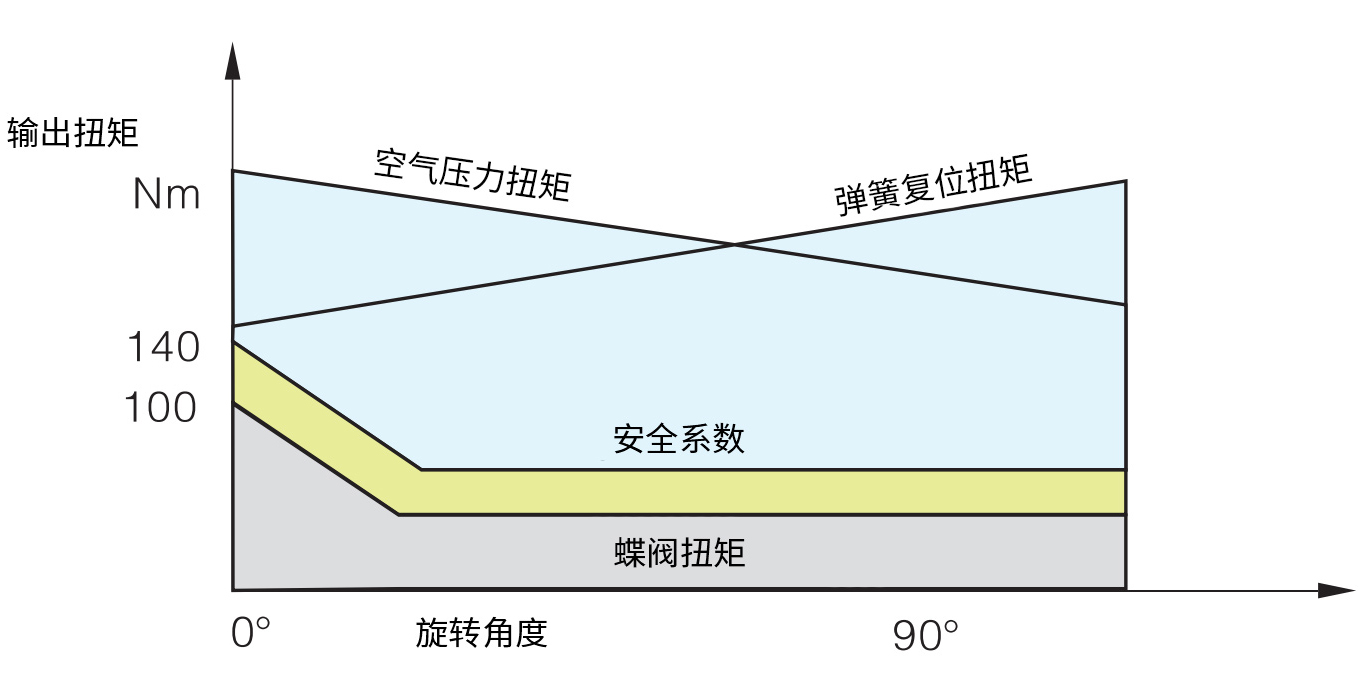

当控制一个需要扭矩100Nm的蝶阀，气源压力为4.5bar，
介质为非润滑的干燥气体，考虑到安全因素，增加40%安全
值等于140Nm,按单作用输出扭矩表查找弹簧复位终点得到
相近扭矩148Nm,然后没该行向左查找气源压力4.5bar的终点
扭矩158Nm,必须考虑气源压力扭矩和弹簧复位扭矩相对力平
衝，再沿该行向左查找其型号和弹簧数量选择ACT145S型、9
只弹簧。
